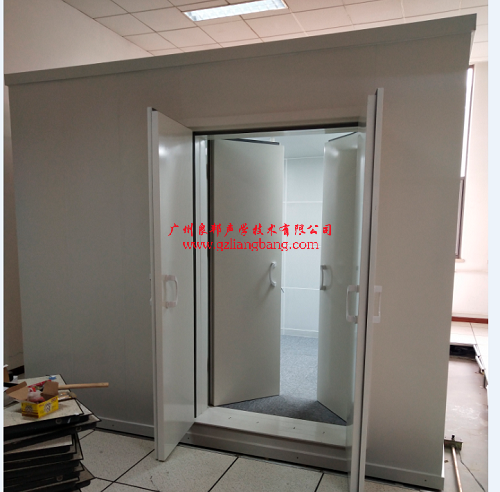

北京航天员训练中心精密静音室安装完交付使用
设计标准：工厂车间产品评估静音室按GB/T18697-2002噪音测试要求设计，静音室外尺寸L3.6*W3.6*H3.05m内尺寸L3*W3*H2.5m符合国家标准当环境噪音小于70--75分贝时，四周无打桩，牛车来往，静音室内本地小于30--35分贝以下
1：静音室外尺寸L3.6*W3.6*H3.05m内尺寸L3*W3*H2.5m
2：静音室指标符合环境噪音小于75分贝时，室内本地小于30分贝以下(A)计权
3：静音室隔音门2.3*1.5m左右内外对开
4：静音室观察窗800*600mm
5：静音室整体为模块式现场拼装
6：四盏LED灯与四盏可调节灯
7：静音室外饰T1.2钢板静电喷涂
8：具体尺寸与要求根据客户需求定制
9：材质：整体为钢木结构，可拆卸重装搬迁
10：外饰:T1.2钢板静电喷涂乳白色，防潮防锈
11：内饰：600*600mm微孔吸音板0.8厚
12：室内配置监控系统二个可在室外随时掌握室内作业流程
13：恒温系统：室内配置空调挂机一台大一匹，双向冷暖（美的品牌
14：阻抗式消音通道一排一送
15：室内地板铺放吸音地毯500*500mm或地胶
16：双磁性隔音门2000*750mm全国结构
17：全部采用环保隔音棉80K材质
18：良邦所有产品承若免费保修三年
19：公司所有产品全部可以通过国家计量院第三方检测认证检测
20：欢迎新老客户前来咨询
设计标准：工厂车间产品评估静音室按GB/T18697-2002噪音测试要求设计，静音室外尺寸L3.6*W3.6*H3.05m内尺寸L3*W3*H2.5m符合国家标准当环境噪音小于70--75分贝时，四周无打桩，牛车来往，静音室内本地小于30--35分贝以下
设计标准：工厂车间产品评估静音室按GB/T18697-2002噪音测试要求设计，静音室外尺寸L3.6*W3.6*H3.05m内尺寸L3*W3*H2.5m符合国家标准当环境噪音小于70--75分贝时，四周无打桩，牛车来往，静音室内本地小于30--35分贝以下
设计标准：工厂车间产品评估静音室按GB/T18697-2002噪音测试要求设计，静音室外尺寸L3.6*W3.6*H3.05m内尺寸L3*W3*H2.5m符合国家标准当环境噪音小于70--75分贝时，四周无打桩，牛车来往，静音室内本地小于30--35分贝以下
设计标准：工厂车间产品评估静音室按GB/T18697-2002噪音测试要求设计，静音室外尺寸L3.6*W3.6*H3.05m内尺寸L3*W3*H2.5m符合国家标准当环境噪音小于70--75分贝时，四周无打桩，牛车来往，静音室内本地小于30--35分贝以下
设计标准：工厂车间产品评估静音室按GB/T18697-2002噪音测试要求设计，静音室外尺寸L3.6*W3.6*H3.05m内尺寸L3*W3*H2.5m符合国家标准当环境噪音小于70--75分贝时，四周无打桩，牛车来往，静音室内本地小于30--35分贝以下
广州良邦声学技术有限公司
︽
静
音
室
技
术
方
案
︾
日期：2017年6月6日
03广州良邦声学技术有限公司静音室技术方案
1、工程的设计：
1.1设计依据：
1.2《城市区域环境噪声标准》（GB3096-96）
1.3《民用建筑隔声设计规范》（GBJ118-88）
1.4《声学纯音气导听阈定听力保护用》(GB/T7583-1987)
1.5《室内空气质量标准》（GB/T18883-2002）
1.6《建筑设计防火规范》（GBJ16-87）(2001年版)
1.7《电气装置安装工程电气照明装置施工及验收规范》（GB50259-96）
1.8甲方文件提供的现有建筑尺寸资料和设计要求;
1.9本公司同类隔音工程设计和施工参数。
二、总体设计目标：
2.1隔声技术与现代美学完美地融合，为听觉统合功能训练创造最优秀的视觉效果，同时满足听觉声场环境使用静音要求。在风格上体现出现代积极向上的精神风貌，格调上采用简捷明快形式特点，技术上体现科学与人性化的完美统一，为检测人员提供一个舒适的测试环境。
2.2我们的目标是：舒适的操作空间
宁静的测试环境
活泼，明快的设计风格，令人耳目一新。
2.3总体方案设计：
为了考虑到用户在较长时间内，具有较大的可持续发展空间的需要，本方案的设计指标将有所提高，具体如下：
设计方案指标：小于30分贝
三、声学性能的设计：
包括以下几个部分：隔声设计，隔振设计，隔音门，隔音窗设计，吸声内饰设计，通风系统及照明采光的噪声控制等。
四、隔声设计：
4.1 采用了三项新技术：超耗能隔音墙，
双磁控＂声闸＂隔声门技术：
4.2隔声墙体采用我公司最新开发的超耗能隔音墙(VAEtm) 隔音墙技术，该墙体厚度小，隔音量大，在保证隔音效果的同时，最大限度的节省空间, 提高空间利用率. 墙体为单层结构，墙体厚度为150mm ，墙体采用超强阻尼板，规格1220mm*2440*16mm，墙身夹层填充吸音岩棉（1200*600*50mm）普通双层50-80K, 双组分, 不含黏结剂, 无污染，对人体无刺激。墙身外饰采用钢板(T1.2)静电喷涂贴面，防潮，防锈，微吸音，有质感（或无指纹不锈钢）。墙体隔音性能：＜500Hz, ＜25dB（A）计权，单层墙体结构可降噪音30dB左右。
4.3墙体的设计在考虑声音的隔离的同时，十分重视声音在传播过程的能量消耗过程，在墙体内部设置了高性能的吸音耗能层，把声能的消耗控制在最大，也就是原砖墙与隔音室内外墙体之间各保留50mm的空腔作为耗能层，保持隔音室墙体与原墙体不能有钢性连接。隔声门采用我公司独立研发的磁控＂声闸＂隔声门，当磁控＂声闸＂隔声门关闭时，两片门页被密封条磁吸密封，同时被透射等传入的少量声能被门的吸声结构吸收，形成了一个严实的＂声闸＂。是目前中国隔音领域最优秀的隔声门系统，其性能指标己达到美国IAC公司水准。隔音门材料采用T1.5冷托钢板冲压，打磨，酸洗，静电喷涂而成，外表美观，有质感，防潮，防锈，微吸音，每平方可达到50公斤重量。隔音门规格1900mm*800mm, 采用高寿命门轴, 无噪声设计，其使用可达每日开关一百多次，使用多于二十年无损坏。门框在与墙体连接处采用CC-100避震霸进行阻尼处理，可以有效抑制门页受声后引起的振动，明显改善低频隔声效果，使其隔声频率范围明显增大。很好的解决了门页的宽频带隔声的问题，门页的阻尼处理与门框的密封处理（同时采用磁控密封条处理）一起组成了隔声门的双重保险。隔音门计权隔音量可达到25dB（A）-60dB（A）
五、隔振设计:
整体使用“悬浮”结构, 地板采用阻尼隔振处理, 同时悬浮地板，将整间房屋置于其上，隔声，隔振达到所要求的室内环境。 有 效阻断由地面传来的低频空气声和固体声，尤其对地面串入的脚步声，撞击声有十分明显的隔离抑制作用，使在中高频噪声有效隔离后，大幅度的提高中低频噪声的隔离效果，最终达到室内隔声静音效果。如隔音房安装现场经常有物料运输来往，如手动叉车与机动叉车会产生效强的振动，需采用弹簧减振器，青浦250㎏(自震频率5-40Hz),用槽钢100*50mm织成网格,弹簧与槽钢用120mm镙杆固定,再将底台置于其上。
六、吸声内饰设计：
6.1吸声降噪设计，要达到国家标准的室内低噪声环境，除了需要隔声墙体良好的隔声降噪外，还必须对室内进行吸声处理，在工程中我们采用了一种微孔吸音板600*600mm（1.8孔径颜色根据客户需求设计一般为乳白色），吸声材料为内饰护面的吸声结构，该结构外层采用作为吸音内饰，由于该护面的吸声选择性效强。通风系统消声系统设计：
7.1通风量的设计，一定通风量是保证窒内良好空气质量的必要前提，依照当前国外同类产品（美国IAC公司）的设计，通风量根据房间面积设计在：2.85m/min。
7.2通风消声设计，通风消声采用阻性消声器，其消声量可按如下公式进行计算：＃L=（a）·C·h/s
7.3高效阻性消声片的消声系数(与所用的材料有关), 分别是消声通道的周长和截面面积, 消声通道的有效消声长度。
通风口规格为（150mm*150mm直径），一排一送强迫性对流换气形成。供风量可达1.5立方米/分钟。良好的空气对流性，检查人员每日可在室内滞留8小时/日八、电气系统的噪声控制：
8.1 为保证室内良好的低噪音环境，灯光设计时，灯具的选择上必须注意：选择低噪声的灯具。
8.2针对照明舒适度问题，我公司率先在隔音领域引进了＂间接照明＂技术，一方面把照明灯具的光线处理，自然化，柔和化，舒适化，间接照明不单单只是为了满足供给所需要的量的光，而是更加注重光照的品质和感觉。为保证照明的效果，在照明设计中，还参照了《建筑照明设计标准》（GB50034-2004）有关规定设计规范。
九、室内环境的环保设计：
9.1隔音室采用100％环保材料，达到无毒，无味，无辐射要求。
9.2通风环保设计，通风系统使用无毒无害的风管材料，足够的通风量设计，保持室内空气的新鲜，通风消声系统采用新型消声内部构造，确保在有效消声的前提下，不影响空气质量和风量。隔音室墙体为单层墙，单门，墙体厚度为180mm, 外部T1.2钢板静电喷涂，外表美观，有质感，防潮，防锈，微吸音，（或无指纹不锈钢）
十、主要配置：
10.1超低噪音吸顶灯, 一盏本底噪声≤30Db(A)
10.2超低静音风机一台
10.3超强阻尼隔音消声墙体, 现场整体拼装，可根据客户需求在现场制作。
10.4隔音室照明度＞100LX
10.5A计权环境声压级：室外≤50dB(A)
产品试验室内≤30dB(A)计权
10.6通风: 有进出风系统, 排风消声器，进风消声器一套。
10.7外观：T1.2钢板贴面, 静电喷涂, 防潮, 防锈, 微吸音有质感，（或无指纹不锈钢）
10.8双层橡胶减振垫（地台）
10.9隔音室外规格2300*2300*2320mm内规格2000*2000*2000mm
11吸音地毯500mm*500m灰色
12隔音吸声门1900*800mm
十一、基本特点及参数：
11.1隔音室整体悬浮安装，整体隔振。
11.2隔音室采用多元声处理, 具备良好的隔声, 消声，吸声功能
11.3隔音室工作时可强制通风换气。
