测听室(可拆卸形)

单层电测听室

单层电测听室

产品简介: 静音室)江苏省苏州市太仓中润海新能源汽车动力有限公司安装完交付使用1设计标准:工厂车间产品评估静音室按GB/T18697-2002噪音测试要求设计,静音室外尺寸L4mW4mH2.6m,内尺寸3.4*3.4*2.1m,符合国家标准当环境噪音小于70--75分贝时,四周无打桩,牛车来往,静音室内本地小于30分贝以下2结构:模块式现场拼装3材质:整体为钢木结构,可拆卸重装搬迁4外饰:T1.2钢板静电喷涂乳白色,防潮防锈5内饰:600*600mm微孔吸音板0.8厚6观察窗:双中空钢化玻璃800*600mm7:室内配置监控系统二个可在室外随时掌握室内作业流程8照明:室内安装4盏LED38瓦照明灯9:恒温系统:室内配置空调挂机一台大一匹,双向冷暖(美的品牌10实际大小根据客户需求定制11阻抗式消音通道一排一送12室内地板铺放吸音地毯500*500mm或地胶13双磁性隔音门1900*1200mm全钢结构内外对开14全部采用环保隔音棉80K材质15良邦所有产品承若免费保修三年16公司所有产品全部可以通过国家计量院第三方检测认证检测17欢迎新老客户前来咨询18819256109或020--2816841518配置频谱分析仪三声四通道一台

在线咨询 订购热线:18819256109
产品详情

设计标准:耳鼻喉科听力诊断与职业病听力筛查体检中心,听力筛查纯音测听室常用型号,符合国家标准GB/T16296.1,室内本地小于30分贝,外尺寸L1.5*W1.5*H2.35m内尺寸L1.14*W1.14*H2m单门单墙测听室

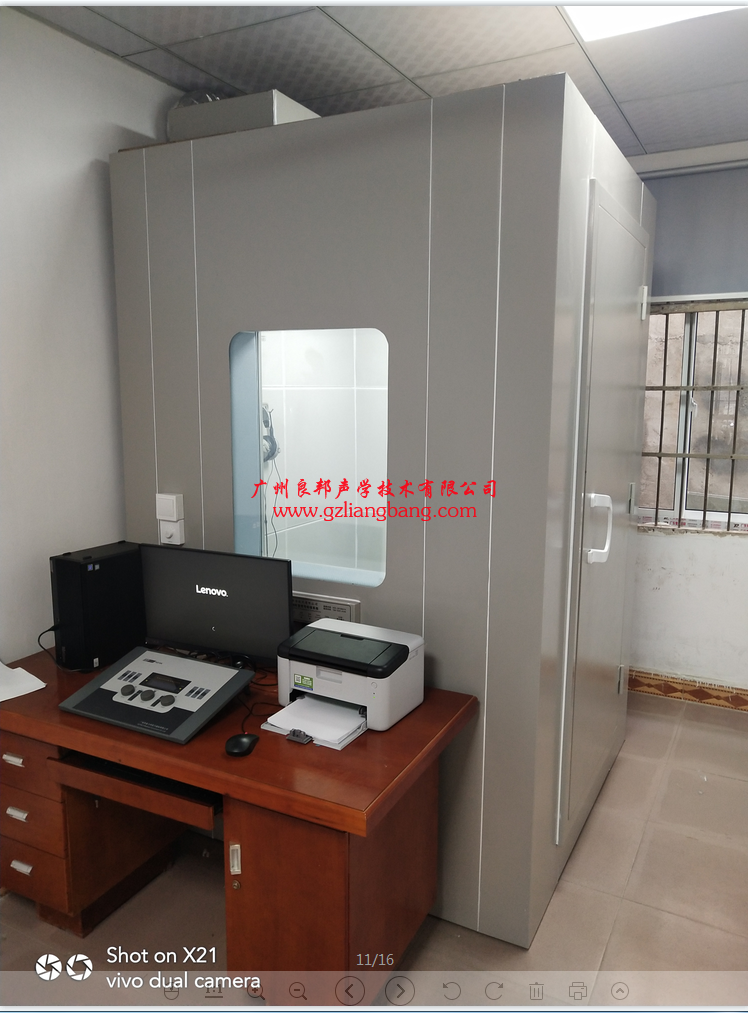

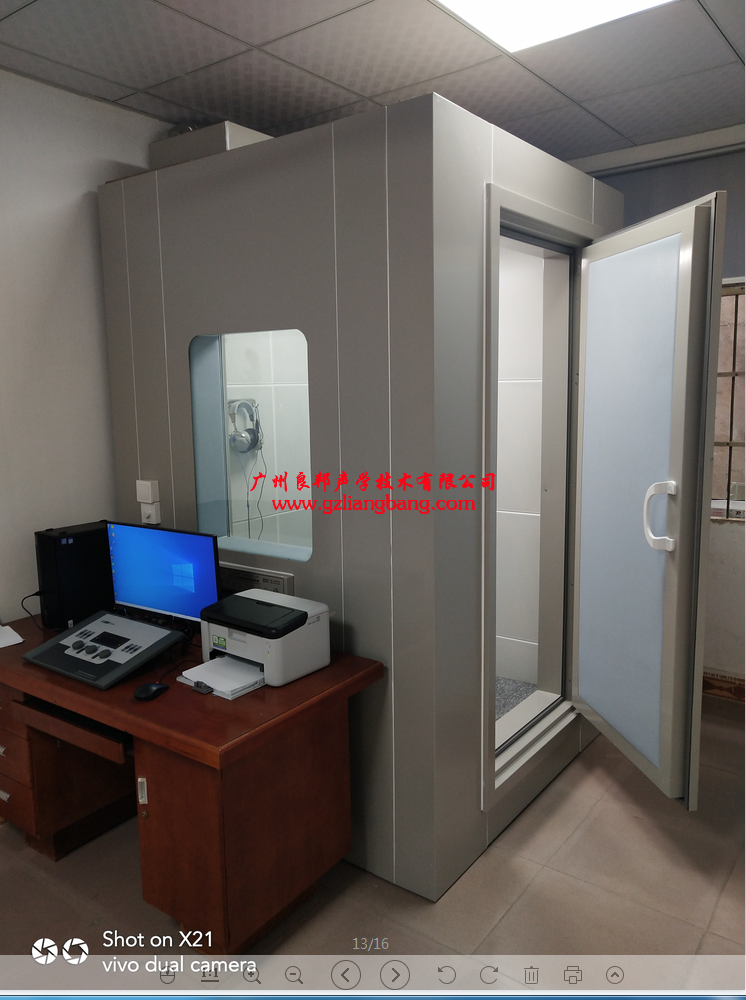

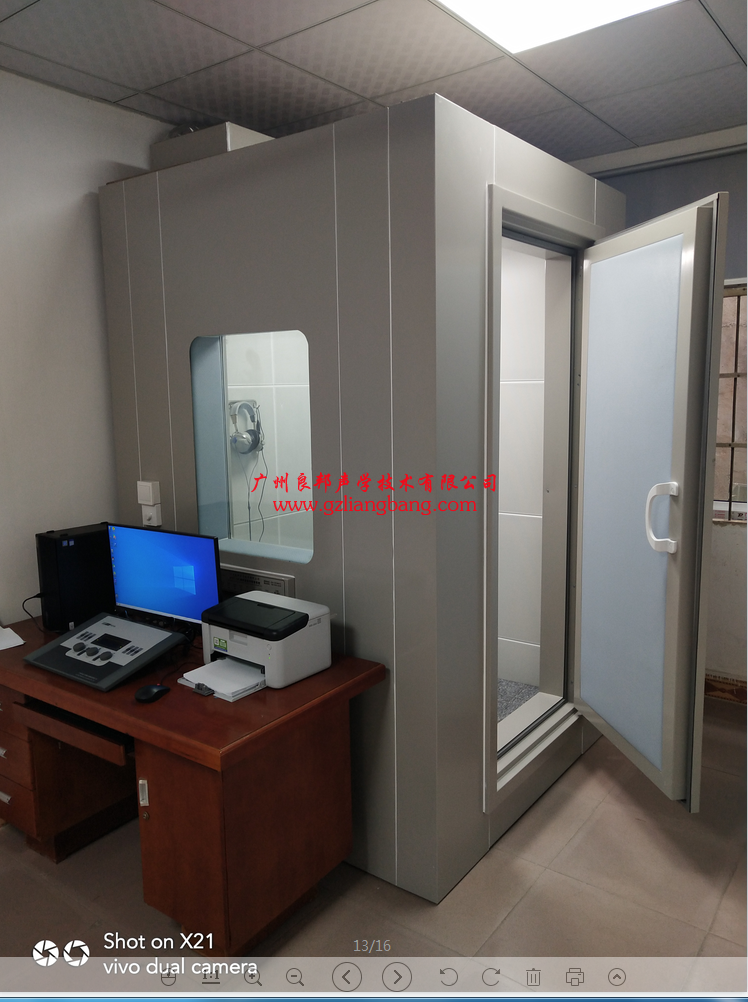

安徽省桐城市桐城血防病医院测听室安装完交付使用


设计标准:耳鼻喉科听力诊断与职业病听力筛查体检中心,听力筛查纯音测听室医用常规型号符合国家标准GB/T16296.1,室内本地小于30分贝,外尺寸L1.5*W1.5*H2.35m内尺寸L1.14*W1.14*H2m单门单墙测听室


设计标准:耳鼻喉科与职业病体检中心,听力筛查纯音测听室常用型号,符合国家标准GB/T16296.1,室内本地小于30分贝,外尺寸L1.5*W1.5*H2.35m内尺寸L1.14*W1.14*H2m单门单墙测听室


设计标准:耳鼻喉科听力诊断与职业病听力筛查体检中心,听力筛查纯音测听室医用常规型号,符合国家标准GB/T16296.1,室内本地小于25分贝,外尺寸L1.5*W1.5*H2.35m内尺寸L1.14*W1.14*H2m单门单墙测听室

1电测听室外规格L1.5*W1.5*H2.35m内尺寸L1.14*W1.14*H2m单门单墙测听室

2符合国家标准环境噪音小于55分贝时,室内本地小于25分贝以下

3电测听室外饰T1.2钢板静电喷涂乳白色

4双磁性隔音大小门1900*900mm与1740*740mm

5双层中空隔音玻璃观察窗800*600mm

6阻抗式消音通道一排一送

7双层橡胶减震地台

8电子无整流LED灯白光

9十通道信号转接口

10十通道转接合内外各一个

11内饰微孔吸音板乳白色规格600*600mm

12,220V静音风机一台

13风扇调速开关及LED灯单用开关各一个

14安装完及可使用

15现场模块式拼装

16室内铺放方形吸音地毯500*500mm

17配置与听力计匹配对接AV线四条

18良邦承若所有产品免费保修三年

19全国包安装与运输

20欢迎全国新老客户前来咨询

职业病体检,听力筛查纯音测听室医用常规型号符合国家标准GB/T16296.1,室内本地小于25分贝外尺寸L1.5*W1.5*H2.35m内尺寸L1.14*W1.14*H2m单门单墙测听室1广州良邦声学技术有限公司电测听室(隔音室)技术方案

1、工程的设计:


1.1设计依据:


1.2《城市区域环境噪声标准》(GB3096-96)


1.3《民用建筑隔声设计规范》(GBJ118-88)


1.4《声学纯音气导听阈定听力保护用》(GB/T16403-1996)


1.5《室内空气质量标准》(GB/T18883-2002)


1.6《建筑设计防火规范》(GBJ16-87)(2001年版)


1.7《电气装置安装工程电气照明装置施工及验收规范》(GB50259-96)


1.8甲方文件提供的现有建筑尺寸资料和设计要求;


1.9本公司同类隔音工程设计和施工参数。


二、总体设计目标:


2.1隔声技术与现代美学完美地融合,为听觉统合功能训练创造最优秀的视觉效果,同时满足听觉声场环境使用静音要求。在风格上体现出现代积极向上的精神风貌,格调上采用简捷明快形式特点,技术上体现科学与人性化的完美统一,为检测人员提供一个舒适的测试环境。


2.2我们的目标是:舒适的操作空间


宁静的测试环境


活泼,明快的设计风格,令人耳目一新。


2.3总体方案设计:


为了考虑到用户在较长时间内,具有较大的可持续发展空间的需要,本方案的设计指标将有所提高,具体如下:


设计方案指标:小于30分贝


三、声学性能的设计:


包括以下几个部分:隔声设计,隔振设计,隔音门,隔音窗设计,吸声内饰设计,通风系统及照明采光的噪声控制等。


四、隔声设计:


4.1 采用了三项新技术:超耗能隔音墙,


微真空层叠隔音窗技术,


双磁控"声闸"隔声门技术:


4.2隔声墙体采用我公司最新开发的超耗能隔音墙(VAEtm) 隔音墙技术,该墙体厚度小,隔音量大,在保证隔音效果的同时,最大限度的节省空间, 提高空间利用率. 墙体为双层结构,墙体厚度为240mm ,单层结构墙体厚度为150mm。墙体采用超强阻尼板,规格1220mm*2440*16mm,墙身夹层填充吸音棉(1200*600*50mm)普通双层50-80K, 双组分, 不含黏结剂, 无污染,对人体无刺激。墙身采用钢板静电喷涂,防潮,防锈,微吸音,有质感(或无指纹不锈钢)。墙体隔音性能:<500Hz, <25dB(A)计权,双层墙体结构可降噪音45dB左右。


4.3墙体的设计在考虑声音的隔离的同时,十分重视声音在传播过程的能量消耗过程,在墙体内部设置了高性能的吸音耗能层,把声能的消耗控制在最大,也就是原砖墙与测听室内外墙体之间各保留50mm的空腔作为耗能层。


4.4隔音窗采用微真空层叠MVStm隔音窗技术


两微真空层,微真空层之间采用吸声层,特制玻璃,宽频隔音性能好,规格800mm*600mm*150mm。隔音计权量可达到25dB(A)--60dB(A)。


4.5隔声门采用我公司独立研发的磁控"声闸"隔声门,当磁控"声闸"隔声门关闭时,两片门页被密封条磁吸密封,同时被透射等传入的少量声能被门的吸声结构吸收,形成了一个严实的"声闸"。是目前中国隔音领域最优秀的隔声门系统,其性能指标己达到美国IAC公司水准。隔音门材料采用T1.5冷托钢板冲压,打磨,酸洗,静电喷涂而成,外表美观,有质感,防潮,防锈,微吸音,每平方可达到50公斤重量。隔音门规格1900mm*800mm, 采用高寿命门轴, 无噪声设计,其使用可达每日开关一百多次,使用多于二十年无损坏。门框在与墙体连接处采用CC-100避震霸进行阻尼处理,可以有效抑制门页受声后引起的振动,明显改善低频隔声效果,使其隔声频率范围明显增大。很好的解决了门页的宽频带隔声的问题,门页的阻尼处理与门框的密封处理(同时采用磁控密封条处理)一起组成了隔声门的双重保险。隔音门计权隔音量可达到25dB(A)-60dB(A)


五、隔振设计:


整体使用“悬浮”结构, 地板采用阻尼隔振处理, 同时悬浮地板,将整间房屋置于其上,隔声,隔振达到所要求的室内环境。 有 效阻断由地面传来的低频空气声和固体声,尤其对地面串入的脚步声,撞击声有十分明显的隔离抑制作用,使在中高频噪声有效隔离后,大幅度的提高中低频噪声的隔离效果,最终达到室内隔声静音效果。


六、吸声内饰设计:


6.1吸声降噪设计,要达到国家标准的室内低噪声环境,除了需要隔声墙体良好的隔声降噪外,还必须对室内进行吸声处理,在工程中我们采用了一种微孔吸音板(1.8孔径乳白色),吸声材料为内饰护面的吸声结构,该结构外层采用作为吸音内饰,由于该护面的吸声选择性效强,(或吸音绒布)通风系统消声系统设计:


7.1通风量的设计,一定通风量是保证窒内良好空气质量的必要前提,依照当前国外同类产品(美国IAC公司)的设计,通风量根据房间面积设计在:2.85m/min。


7.2通风消声设计,通风消声采用阻性消声器,其消声量可按如下公式进行计算:#L=(a)·C·h/s


7.3高效阻性消声片的消声系数(与所用的材料有关), 分别是消声通道的周长和截面面积, 消声通道的有效消声长度。


通风口规格为(150mm*150mm直径),一排一送强迫性对流换气形成。供风量可达1.5立方米/分钟。良好的空气对流性,检查人员每日可在室内滞留8小时/日以上。


八、电气系统的噪声控制:


8.1 为保证室内良好的低噪音环境,灯光设计时,灯具的选择上必须注意:选择低噪声的灯具。


8.2针对照明舒适度问题,我公司率先在隔音领域引进了"间接照明"技术,一方面把照明灯具的光线处理,自然化,柔和化,舒适化,间接照明不单单只是为了满足供给所需要的量的光,而是更加注重光照的品质和感觉。为保证照明的效果,在照明设计中,还参照了《建筑照明设计标准》(GB50034-2004)有关规定设计规范。


九、室内环境的环保设计:


9.1隔音室采用100%环保材料,达到无毒,无味,无辐射要求。


9.2通风环保设计,通风系统使用无毒无害的风管材料,足够的通风量设计,保持室内空气的新鲜,通风消声系统采用新型消声内部构造,确保在有效消声的前提下,不影响空气质量和风量


测听室墙体 外部贴T1.2钢板静电喷涂,外表美观,有质感,防潮,防锈,微吸音,


9.3室内地面铺放5mm吸音地毯500*500mm灰色(方形)


十、主要配置:


10.1超低噪音吸顶灯, 本底噪声≤35Db(A)


10.2超低静音风机一台


10.3超强阻尼隔音消声墙体, 现场整体拼装,可根据客户需求在现场制作。


10.4电测听仪气导耳机,骨导耳机,应答开关转接器


10.5电测听仪气导耳机,骨导耳机,应答开关信号线


10.6测听室照明度>100LX


10.7A计权环境声压级:操作室外≤55dB(A)


双门双墙 测听室内≤30dB(A)计权


10.8通风: 有进出风系统, 排风消声器,进风消声器一套。


10.9外观:T1.2钢板贴面, 静电喷涂, 防潮, 防锈, 微吸音有质感,


11双层橡胶减振垫(地台)


12吸音地毯方形500*500mm灰色


13电测听室内外气导耳机,骨导耳机,应答开关十通道专用固定装置。


14电压:220+/-5V


15双层中空隔音玻璃窗


16室内耳机固定挂钩一个(五位型)


17隔音吸声门800*1900mm


十一、基本特点及参数:


11.1测听室整体悬浮安装,整体隔振。


11.2测听室采用多元声处理, 具备良好的隔声, 消声,吸声功能


11.3测听室工作时可强制通风换气。


11.4测听室全部采用环保材料,安装完成即可投入使用。


11.5设计科学,安全稳固,材料结构抗变形能力强。


11.6主体模块组装式,可拆装,安装快捷,工厂化制造,完成后运抵现场组装时间短。


11.7整体为钢木结构


十二、售后服务方案;


12.1长期供应零配件,终身成本保修,我司24小时提供电话咨询服务,在出现一般情况的小故障,在问题不算复杂,或者维护人员对某些技术问题存在疑问时可通过电话,传真的指导方式解决问题。


12.2保修期为(壹) 年, 质保期内如非人为情况下出现破损,剥落,变形等现象可免费更换或维修相应构件,在超出质保期或人为损坏情况下,按市场价收取材料费用或成本费用。


12.3保修期由设备验收合格正常使用之日起计算,保修期内如设备出现故障,卖方应接到通知后(24)小时内派技术人员来维修(保修期后以按此执行)。


十三、文明施工方法:施工现场的材料堆放应按其规格,型号的不同分别堆放整齐,并应避开主要通道,及时回收边角料及杂物,并做好产品保护实施和检查工作,现场排列整齐美观,最大限度的降
